Supersnel stapelen van planken en balken!

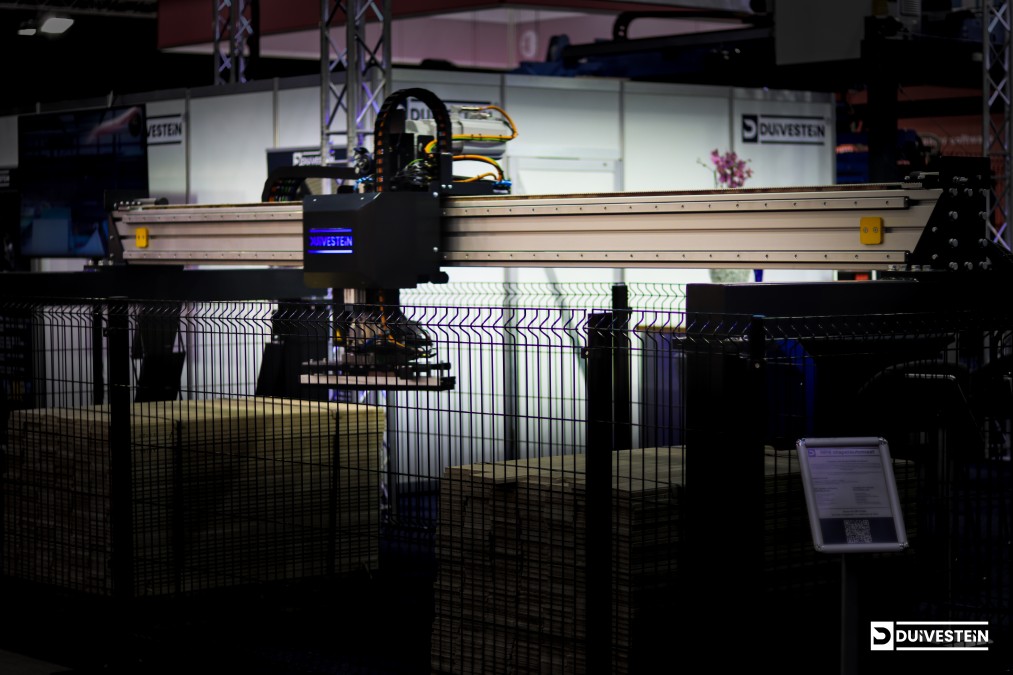

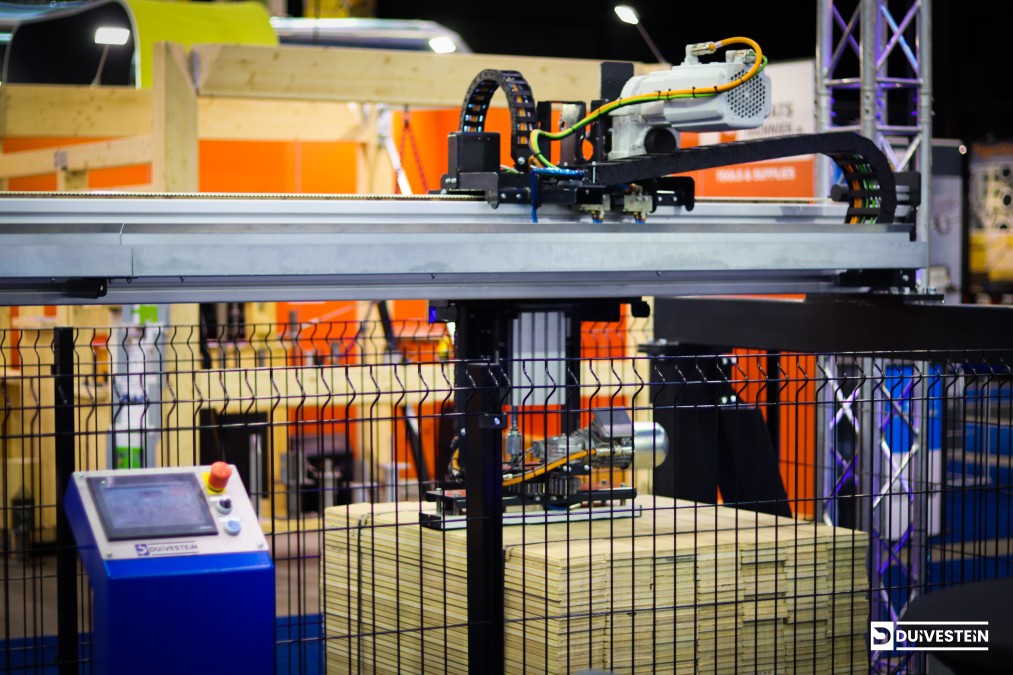

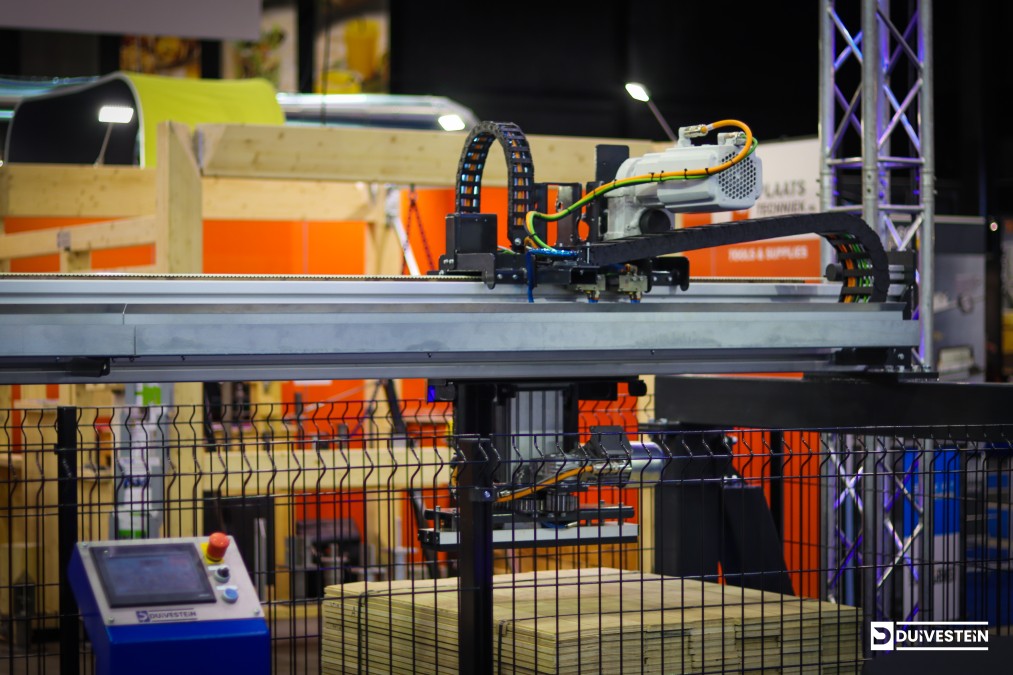

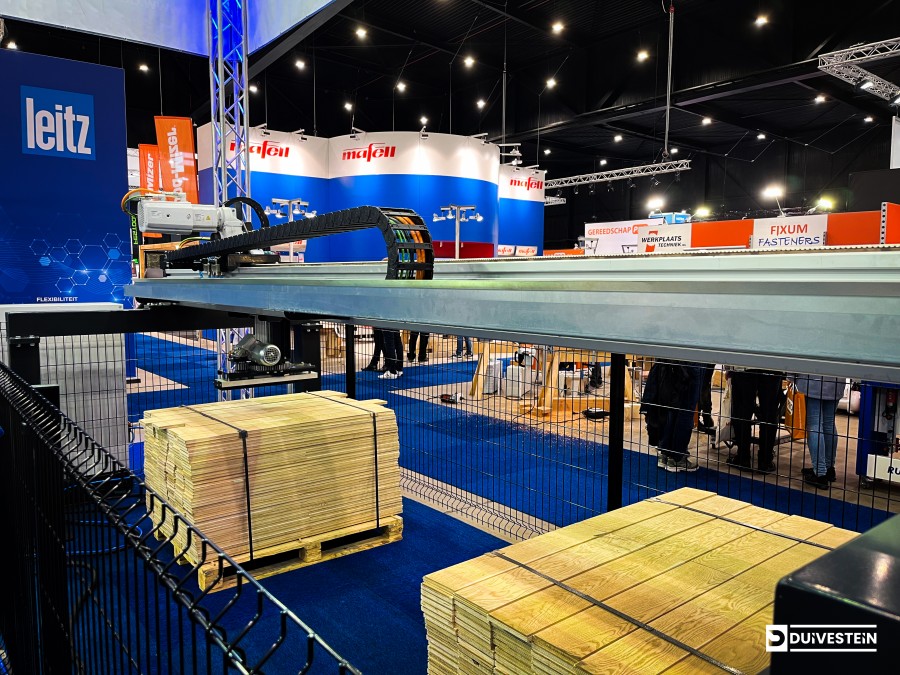

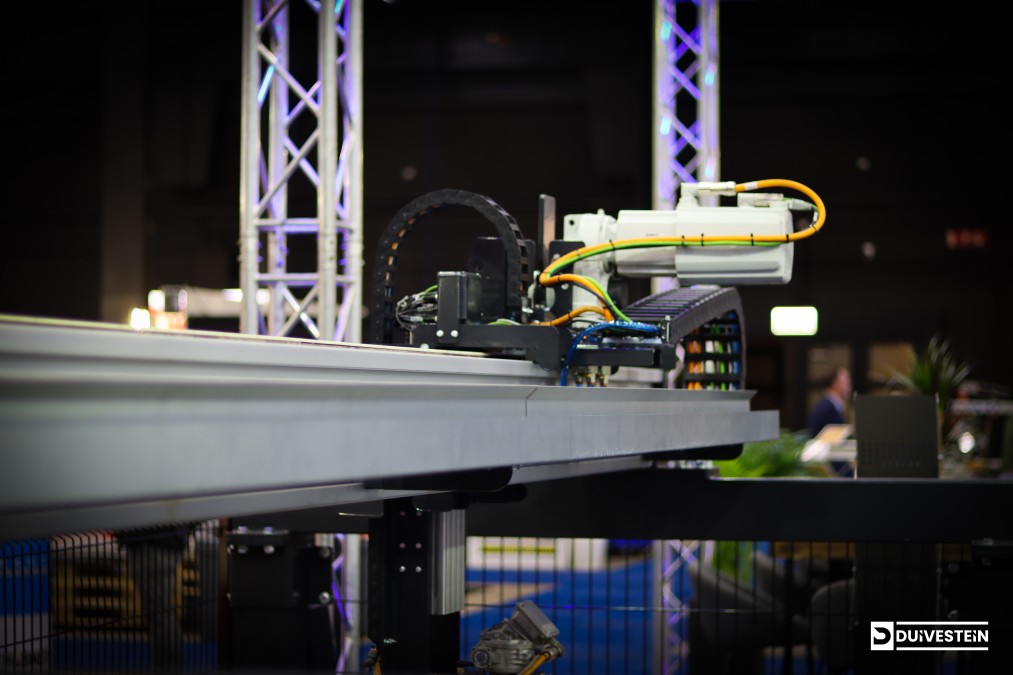

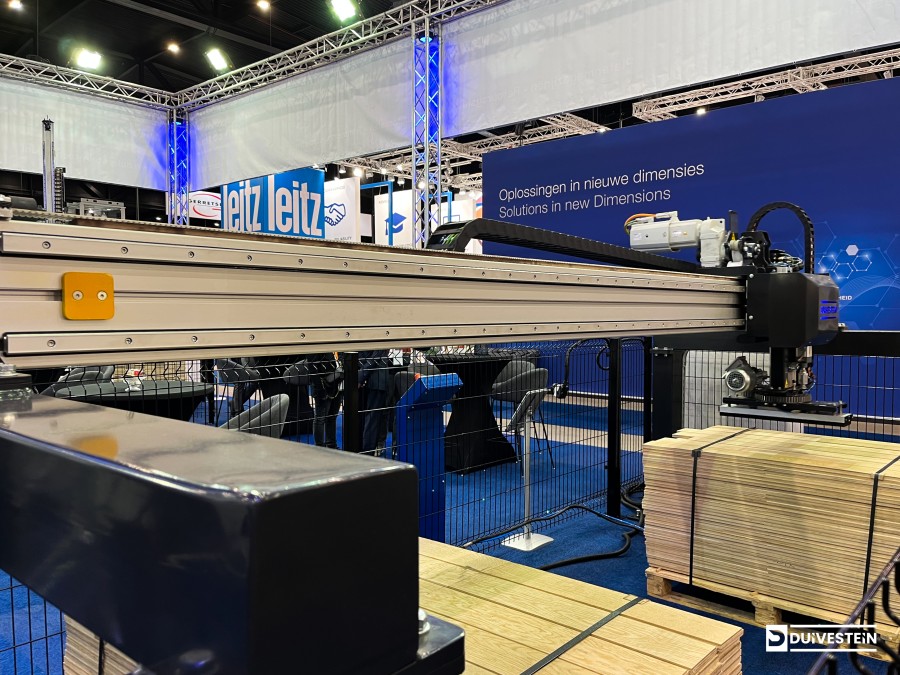

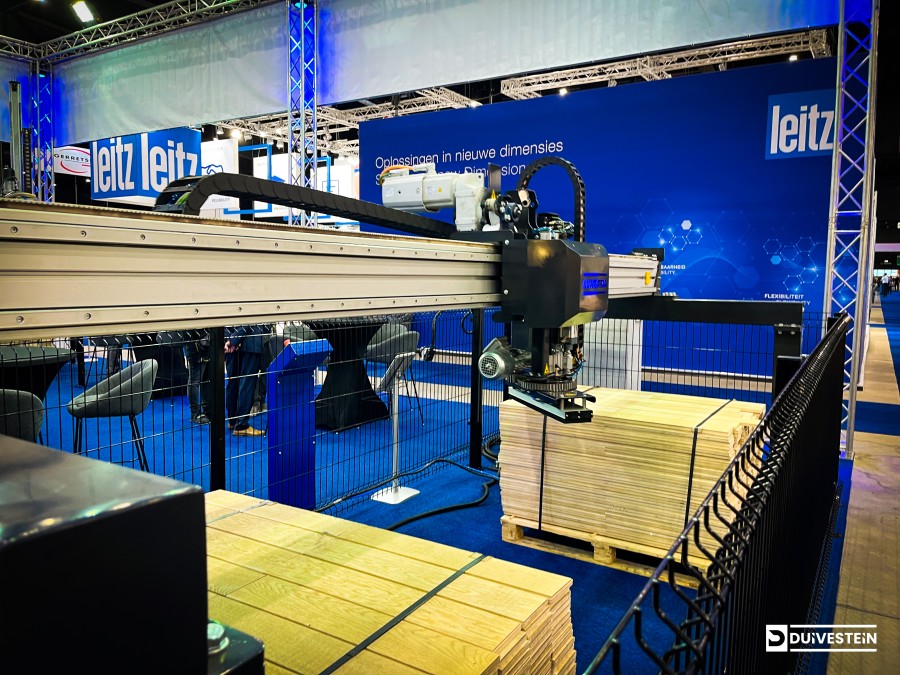

RP4 Stapelautomaat

Al meer dan 30 jaar ontwikkelt Duivestein diverse stapelautomaten, afgestemd op de wensen van de klant. Met veel trots hebben wij een nieuwe stapelautomaat toegevoegd aan de RP familie. De RP-4 Stapelautomaat is ten opzichte van de RP-3 compleet vernieuwd door middel van de nieuwste technieken.



Een opvallende eigenschap en vernieuwing is dat de RP-4 stapelautomaat tot twee keer zo snel balken en planken stapelt als zijn voorganger, de RP3 stapelautomaat.

Werking van de RP4 Stapelautomaat

De stapel-invoerautomaten werken d.m.v. vacuum-techniek. Ze zijn te plaatsen voor en/of achter practisch elke productiemachine. Hierbij kunt u denken aan een zaag-, schuur-, freesmachines, kantenverlijmers, lakstraten en alleskunners. Met gebruikmaking van diverse keuze- en uitbreidingsmogelijkheden, zoals automatische lagers en dwars overgavesystemen, wordt een volledig automatische productielijn mogelijk gemaakt.


De RP4 stapelautomaat is een upgrade van de RP3 stapelautomaat. De handlingssnelheid gaat bij de RP4 stapelautomaat 2x zo snel als de RP3 stapelautomaat.

Specificaties

  • Stapelen en invoeren van planken en balken
  • Snelheid tot 10 handelingen per minuut bij een gewicht tot 25 kg
  • Maximaal handlingsgewicht is 50 kg

RP4 Stapelautomaat gebruiken als stapelaar

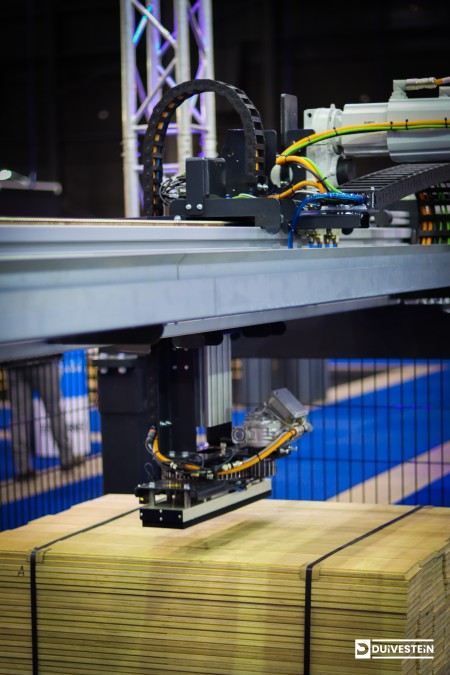

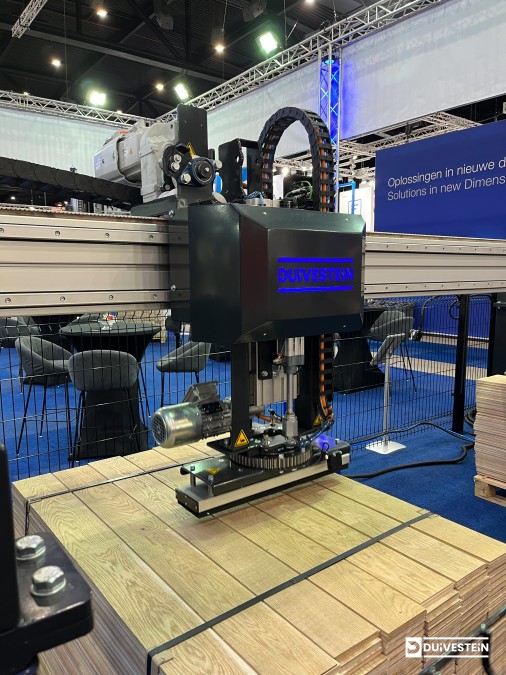

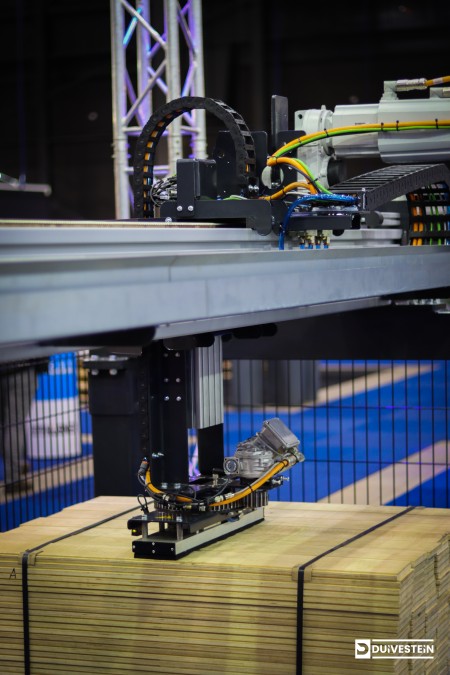

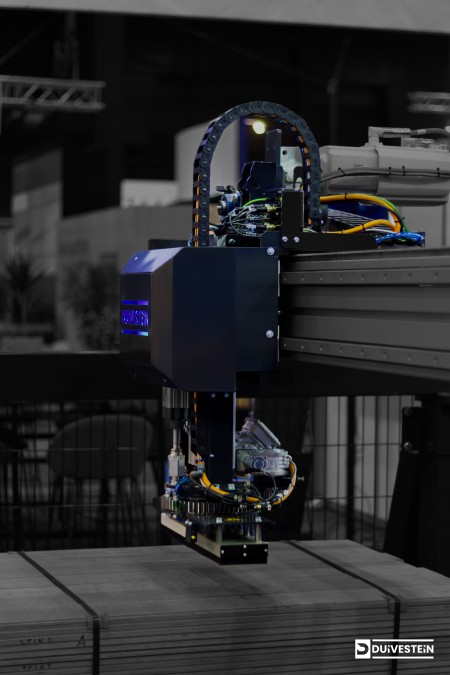

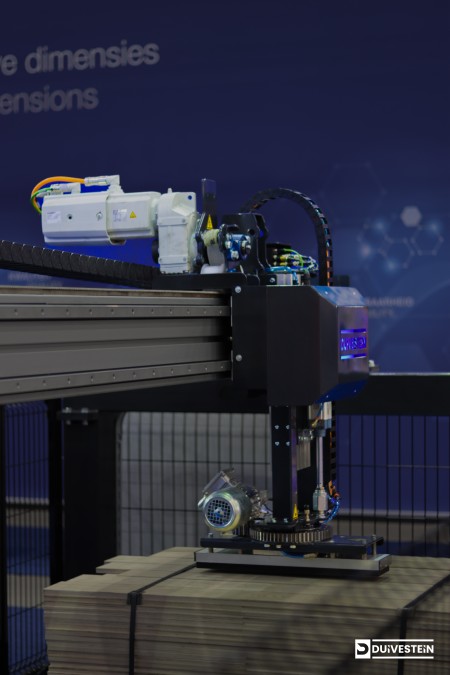

Werkstukken die uit een productiemachine komen worden door de transportband getransporteerd en zodanig geplaatst onder het vacuümkussen, zodat deze het werkstuk kan pakken. Wanneer het werkstuk op zijn plaats ligt zal de hefkolom, de twee balken met het vacuümkussen, naar beneden brengen boven op het werkstuk. De vacuümklep zal daarna inschakelen en het werkstuk zal worden aangezogen tegen het vacuümkussen. Wanneer de onderdruk van het vacuüm hoog genoeg is zal de hefkolom met het vacuümkussen weer omhoog gaan, het werkstuk wordt daardoor meegenomen. Wanneer de hefkolom geheel boven is, zal de hefkolom zich naar links verplaatsen in de richting van de aflegplaats. Daar aangekomen zal de hefkolom stoppen en het vacuümkussen zal het werkstuk loslaten. Hierna zal de hefkolom weer naar rechts gaan en boven de transportbaan stoppen op een vast ingestelde waarde. Wanneer zich onder het vacuümkussen weer een nieuw werkstuk bevind, zal deze cyclus zich herhalen en wordt hierna het werkstuk naast het voorgaande werkstuk gelegd. De machine zal zo een laag formeren van de werkstukken. Na elke laag wordt er een nieuwe laag gevormd tot men de gewenste hoogte bereikt van de stapel. Ter versteviging van de stapel kan de machine verzet stapelen waardoor men een stevig pakket krijgt.

RP4 Stapelautomaat gebruiken als invoerapparaat

In dit geval werkt de machine precies in tegenovergestelde richting. De delen worden van de afnamepositie of aflegplaats opgepakt en op de transportband neergelegd.

Investering in een RP4 stapelaar

De RP4 stapelautomaat is ontwikkeld met de gedachte om zo snel mogelijk rendement voor u te behalen. De terugverdientijd van een RP4 stapelautomaat staat op ongeveer één jaar. Het daarbij komend voordeel is dat de machine makkelijk te installeren én te programmeren is. Verder is het programmeringssyteem zo ontworpen dat het bedienbaar is zonder enige vooropleiding. De scherpe prijs en het gebruiksgemak maken het voor iedereen mogelijk het productieproces te automatiseren.

Voordelen van een RP4 Stapelaar

  • Lage investering

  • Snelle terugverdientijd

  • Verbetering Arbo omstandigheden

  • Onderhoudsarm

  • Direct inzetbaar

  • Kostenbesparend

  • Vereenvoudiging productieproces

  • Van twee- naar éénmansbediening

Waar de RP4 Stapelautomaat ingezet kan worden

  • Vierzijdige schaafmachine
  • Afkortzaagmachine
  • Palletlijn
  • Stempelmachine
  • Ommantelingsmachine
  • Inpaklijn
  • Breedbandschuurmachine
  • Vingerlasmachine
